Machine de stenter d'air chaud avec des chambres de système de gaz 8 sections

Description de produit

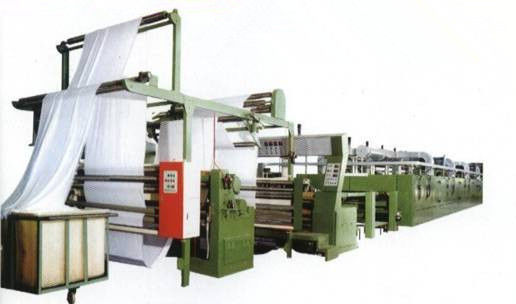

Machine de stenter d'air chaud avec des chambres de système de gaz 8 sections KZM-180-340







KZM-180-340 type stenter d'air chaud plaçant la machine (système de gaz)

Chambres 8 sections





Processus :

Le bord infrarouge de largeur d'entrée de → de tissu de → serré ouvert de cadre, centrant le →lower de trame automatique de dispositif de redresseur de → d'essoreuse de →padder suralimentent la vis dépensant le bord suralimentant supérieur du → →E+L détectant le dispositif d'uncurler de bord de doigts du → E+L quatre de bord →pinning sur la chambre de → pour le → de refroidissement à l'air de → d'arrangement de la chaleur goupillant outre du compensateur de → de l'eau coolingφ570*2 de →, le guider de tissu d'E+L (emblavage d'oscillation dans la J-boîte) /Plaiting device→batching







Section de tissu d'entrée :

1. Essoreuse de padder de MH591-180 MH591-180

2. dispositif de trame automatique de redresseur

3. Tissu principal : textile tissé

4. 180 largeurs nominales de cm : 180 cm

5. 70-160 largeur efficace de cm : 70-160 cm

6. 10-100 gamme de vitesse mécanique de M /min : 10-100 M /min

source 7.Heating : gaz naturel

8. Transport des chaînes : chaîne de plat de goupille

9. Pression atmosphérique : au-dessus de 0.5mpa

le stimulant 10.Infeed suralimentent la gamme : -10% à 30%

11.Infeed plus bas suralimenter la gamme : - 10% à 30%

12. PLC : Siemens, allemand

13. Convertisseur de fréquence : la motivation essentielle est Siemens, convertisseur de fréquence de fan : Danfoss « HOLIP » du Danemark







l système de guider de tissu de tissu d'E&L

Incluant le rouleau de tension de rotation et l'extension de la poignée d'ajustement, le long bras est 1400mm dans la longueur.

• Un taub à l'intérieur du long bras.
• Commande deux augmenter le rouleau (séparateur séparant le rouleau)

l largeur d'A du panneau de capteur

l une paire de rouleaux de guide centraux, la surface se compose de beaucoup de plats, qui sont latéraux déplacés.

l auxiliaire et composants d'entraînement

Pour le tissu sec ou humide



Dispositif de guide de tissu

• En flottant le compensateur rotatoire de tension, commandez la vitesse de l'essoreuse de padder.
• Essoreuse de Padder : MH591-180



essoreuse de padder de deux-rouleau

1. type oblique de rouleau
2. Un revêtement et une protection des poutres de support
3. Petit pain de cloison fait d'acier inoxydable

4. Pression à large diamètre du cylindre deux assurer la compression uniforme et efficace
5. rouleaux de compression :
6. le rouleau actif de compression a enduit le caoutchouc dur, dureté du °shore 85
7. le rouleau presseur de passif a enduit le caoutchouc dur, dureté du °shore 80

8. Rouleau en caoutchouc dur actif, commande du moteur 11kw



le padder mutilent le réservoir chimique

1. Levage et abaissement pneumatiques
2. contrôle de niveau avec le dispositif de régulateur de niveau
3. largeur du rouleau : 1800mm

4. Diamètre du rouleau : 350mm

5. Puissance de serrage totale jusqu'à 7 tonnes.
6. appareil non intelligent pour le drainage rapide de réservoir



Redresseur de trame

Machine d'arrangement de Stenter combinée avec la chaîne de retour horizontale



tissu alimentant et suralimenter le dispositif



plate-forme de alimentation de tissu et actionner la plate-forme


rouleau supérieur de traction, rouleau inférieur de traction

2.2kw conduisent deux rouleaux de traction
La boîte de vitesse d'utilisation ajustent la transmission de rouleau de la traction deux de la tension entre le tissu
Le taux maximum de conception de suralimentent +40%
Comparé à la vitesse de chaîne de convoyeur
Deux rouleaux d'extenseur, commande 1.5kw
Tatouages de spirale d'acier inoxydable
Deux de trame rouleaux réglables électriquement, 4 commande du × 0.18kw

Un rouleau de guide installé sous le rouleau supérieur de traction



Pont en mètre - situé dans le secteur de la section de alimentation de tissu.



Le dispositif de alimentation de tissu

La brosse de deux bornes suralimentent le dispositif, dispositif de tension de bord de tissu

Règlement indépendant gauche et droit
2 commande du × 0.37kw
E + L dispositif d'uncurler de bord



Le convoyeur de tissu a équipé les chaînes de pointe

Le tissu entrent dans la voie est 4500mm dans la longueur

Relié par une modulation de soudure de largeur de fil,

La brosse de bord de tissu de poussée est placée dans le tissu entrent dans le secteur,

Tendeur à chaînes pneumatique,

Chaînes et voies dans la chambre

Commande coaxiale à chaînes

Plat à chaînes de retour horizontal de goupille de match, lubrification durable à chaînes,

De tissu plate-forme

Rouleau de guide Pin-





Dispositif de réglage à chaînes électrique de largeur

Une vis à l'intérieur du secteur de rallongement, commande 0.55kw

Quatre vis sont dans une salle chaude

Une vis est dans le secteur de tissu, la commande 0.55kw

Entrez et sortez hors du tissu sont largeur montrée

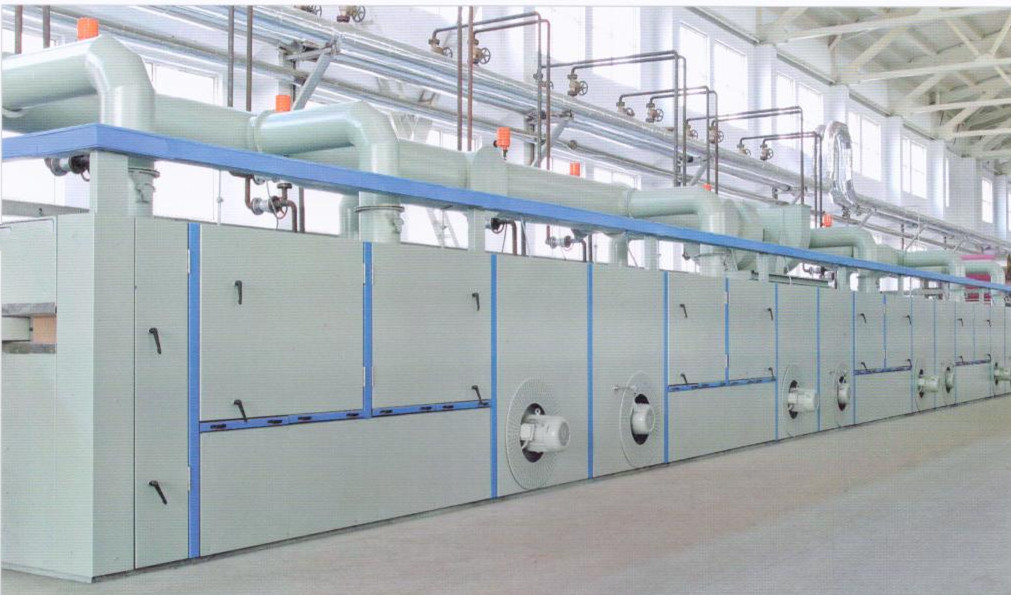

Chambre de chaleur

Le cadre de chambre est fait à partir du fer d'angle 6# et l'acier du canal 8# a soudé ensemble.

8 salles chaudes, par chambre est 3000mm longtemps

La porte thermoisolante est faite à partir par 1.2mm d'en acier laminé à froid 100mm, épais, rempli de bandes en caoutchouc d'isolant et de silicone utilisées pour le scellage.

Avec les propriétés efficaces d'isolation thermique

De doubles filtres, les filtres supérieurs peuvent être nettoyés hors de l'opération de dispositif, n'ouvrent pas la porte et vers le bas
Filtres inférieurs de chambre protéger la ventilation


Débouché de type doux de jet du courant KLD de DAO


Configuration-sur la conception de circulation d'air



Salle chaude avant et après la salle d'isolation

Entrez et sortez des tissus ont la barrière de vent



L'isolation thermique inférieure

Panneaux spéciaux d'isolation, avec la fibre minérale épaisse de 100mm


Endroit au fond de salle chaude



Système pneumatique de circulation « double conduit »
Séparation de la circulation d'air de conduit supérieur et inférieur et de contrôle manuel.
Huit salles chaudes, chaque chambre a 2 fans de circulation.
La liaison directe de FM au moteur et à la fan, puissance est 7.5kw/1740rpm, vitesse maximale est 1740rpm.
8 ensembles de dispositif de modulation de fréquence, chaque puissance 15kw.



Système de protection

La panne interrompt automatiquement des coups de circulation d'air au tissu

Quand vous vous allumez, système mémoire remis à zéro automatique



Système de la chaleur

8 brûleurs de la chaleur (Italie « RIELLO ")

Dispositif de 8 contrôles de température

° de circulation de la température de l'air 230





Dispositifs d'échappement

2 ensembles de ventilateur d'extraction, commande de moteur de modulation de fréquence.

Chaque puissance de moteur est 3kw.



Courant de refroidissement de DAO de secteur - débouché de Jet-air

1000mm long, moteur d'entraînement directement relié

La puissance est 5.5kw. Tournez la vitesse est 1500rpm



Configuration électrique d'appareils

Toute la commande de convoyeur de tissu adopte le moteur de contrôle de fréquence

Quand l'arrêt et l'arrêt d'urgence normaux,

Ralentissement de contrôle à une halte complète

Le dispositif de contrôle et la surveillance de l'équipement est dans le tissu entrent dans le secteur et le secteur de tissu.

Boîte électrique
Pré-disposition de fil, conception appropriée à la température la plus élevée de 40°, et hygrométrie 90%
Tissu de câble de moteur d'entraînement de convoyeur
D'autres petits câbles électriques
Câble de circulation de fan


Les câbles de commande, ont arrangé de manière opérationnelle.





De tissu section



de tissu rouleaux de plate-forme et de traction

commande 3kw

le rouleau de refroidissement par l'eau 2, chaque diamètre est 570MM

J – tissu de boîte



Le contre- mètre de tissu



dispositif de la livraison de tissu (dispositif combiné de traitement en lots et de tressage)

Rouleaux et pitié de traction avec tissu-relié et travail ensemble pour conduire l'isolement

La tension de tissu peut être ajustée

La chaîne de tresse est 1000mm

Le diamètre du dispositif de lot est 1500mm



Élimination statique de haute performance

Une barre d'ion est dans le dispositif de lot.



On place des outils



Une série de pièces de port





Peinture



Tableau de bord et les composants d'armoire de chambre pour la peinture brillant-bleue, bleus (RAL5007)
traitement antirouille, tel que la peinture ou le revêtement galvanisé sur la peinture argent-grise, armoire grise.
